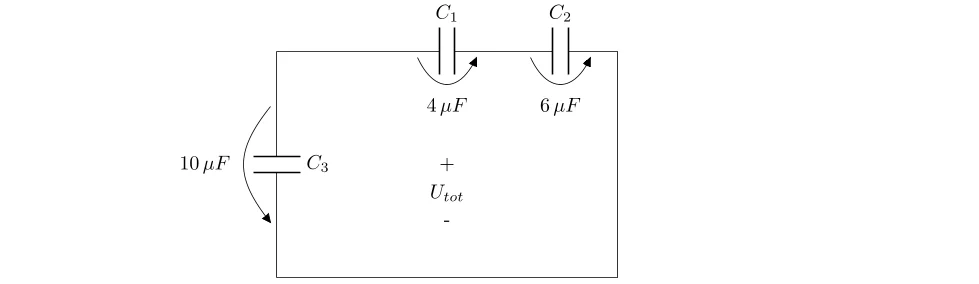

Analyse des Configurations de Condensateurs
📝 Situation du Projet
Vous avez été récemment nommé Ingénieur Électromagnéticien Expert au sein du prestigieux laboratoire de recherche appliquée en puissance pulsée (Pulsed Power Facility). En effet, le pôle d'innovation développe actuellement un nouveau lanceur électromagnétique à rail (Railgun). Cette arme cinétique de rupture nécessite une injection massive et instantanée d'énergie électrique pour propulser un projectile à des vitesses hypersoniques.
Cependant, les ingénieurs font face à un mur technologique majeur. Par nature, les batteries chimiques classiques sont structurellement incapables de fournir de telles densités de puissance en un temps aussi infime (de l'ordre de la milliseconde). Leurs cinétiques de réaction interne sont beaucoup trop lentes. C'est pourquoi la technologie retenue pour relever ce défi repose exclusivement sur une architecture de stockage par banc de condensateurs haute tension.
Néanmoins, la conception d'un tel dispositif ne tolère absolument aucune approximation. Tout d'abord, les phénomènes de polarisation macroscopique au sein des matériaux diélectriques modifient radicalement le comportement du champ électrique interne. Ensuite, les contraintes d'encombrement spatial du lanceur exigent une optimisation fine de la topologie (calcul stratégique des mises en série et en parallèle). Enfin, le risque permanent de claquage diélectrique représente la limite physique absolue qu'il faut rigoureusement anticiper sous peine d'explosion catastrophique du système.
En tant que garant scientifique du projet, vous devez dimensionner intégralement la cellule capacitive élémentaire. Par la suite, vous devrez analyser l'impact du diélectrique solide intégré, configurer l'association matricielle du banc final, et valider formellement la sécurité structurelle contre la rupture électrique (claquage).
"Attention, les densités d'énergie en jeu sont colossales. Vérifiez scrupuleusement la rigidité diélectrique des isolants. Un claquage interne provoquerait une vaporisation instantanée du composant, libérant un plasma destructeur dans le laboratoire."
Afin de mener à bien cette modélisation, le bureau des méthodes vous transmet l'ensemble des paramètres d'entrée. Ces données définissent de manière univoque l'architecture géométrique et les propriétés matérielles de la cellule capacitive élémentaire. Par conséquent, chaque calcul devra s'appuyer strictement sur ces standards industriels haute puissance.
📚 Référentiel Normatif & Théorique
Pour garantir la fiabilité de notre dispositif de puissance, nous nous appuyons sur des cadres normatifs stricts et des lois physiques immuables. La norme IEC 61071 régit spécifiquement les tolérances et les méthodes d'essai pour les condensateurs utilisés dans l'électronique de puissance. En parallèle, notre démarche analytique sera entièrement dictée par le Théorème de Gauss Électrostatique, seul outil mathématique capable de relier la géométrie des armatures aux champs électriques qui s'y développent.
Norme IEC 61071 (Électronique de Puissance) Théorème de Gauss Électrostatique📝 Contextualisation des Paramètres d'Ingénierie
Le tableau récapitulatif ci-dessous consolide l'ensemble des contraintes de notre cahier des charges. Tout d'abord, la permittivité absolue du vide (\(\varepsilon_0\)) est notre constante fondamentale de référence pour évaluer la capacité géométrique nue. Ensuite, l'architecture mécanique impose une surface d'armature colossale de \(0.50 \text{ m}^2\) (qui sera enroulée dans la réalité) séparée par une fine couche de seulement \(2.00 \text{ mm}\) d'épaisseur.
Pour palier la faiblesse du vide, nous avons sélectionné un matériau diélectrique en céramique technique. Ce dernier présente une permittivité relative exceptionnelle (\(\varepsilon_r = 500\)), agissant comme un multiplicateur capacitif massif. De plus, sa robustesse moléculaire lui permet de résister à un champ électrique de claquage atteignant \(20 \text{ MV/m}\) avant de se vaporiser en plasma.
Enfin, le système global du Railgun exige une décharge brutale sous une tension nominale de \(30 \text{ kV}\) pour libérer une énergie minimale de \(500 \text{ J}\). Néanmoins, pour des raisons de standardisation de fabrication, chaque cellule individuelle ne doit supporter qu'une tension maximale d'exploitation de \(10 \text{ kV}\). C'est ce paradoxe apparent que votre architecture réseau devra résoudre.
| CONSTANTES FONDAMENTALES | |
| Permittivité absolue du vide (\(\varepsilon_0\)) | \(8.854 \times 10^{-12} \text{ F/m}\) |
| GÉOMÉTRIE DE LA CELLULE UNITAIRE | |
| Surface active des armatures planaires (\(A\)) | \(0.50 \text{ m}^2\) |
| Distance inter-électrodes (\(d\)) | \(2.00 \text{ mm}\) |
| PROPRIÉTÉS DU MATÉRIAU DIÉLECTRIQUE (Céramique) | |
| Permittivité relative du matériau (\(\varepsilon_r\)) | \(500\) (Grandeur sans dimension) |
| Champ électrique de claquage max (\(E_{\text{claquage}}\)) | \(20 \text{ MV/m}\) |
| CAHIER DES CHARGES ÉLECTRIQUE DU SYSTÈME | |
| Tension nominale requise par le Railgun (\(U_{\text{sys}}\)) | \(30.0 \text{ kV}\) |
| Énergie totale minimale exigée pour le tir (\(W_{\text{tot}}\)) | \(500.0 \text{ J}\) |
| Tension maximale admissible aux bornes d'une cellule (\(U_{\text{cel}}\)) | \(10.0 \text{ kV}\) |
E. Protocole de Résolution
Voici la méthodologie séquentielle implacable que nous allons déployer pour mener à bien le dimensionnement du banc de condensateurs, en respectant la physique fondamentale des champs électriques.
Étape 1 : Modélisation à Vide
Analyse de la capacité géométrique fondamentale et du champ électrique interne sans milieu matériel intermédiaire, afin d'établir notre référence absolue de calcul.
Étape 2 : Impact du Milieu Polarisable
Introduction du diélectrique haute permittivité. Nous évaluerons le gain capacitif direct ainsi que l'énergie individuelle stockable par une seule cellule sous sa tension nominale de \(10 \text{ kV}\).
Étape 3 : Synthèse Topologique du Banc
Association des condensateurs élémentaires en configurations série et parallèle pour satisfaire les exigences drastiques de tension de \(30 \text{ kV}\) et d'énergie totale de \(500 \text{ J}\).
Étape 4 : Validation et Robustesse
Vérification ultime du critère de claquage diélectrique. Nous assurerons que le champ interne réel reste confiné bien en deçà de la limite de rupture du matériau céramique de \(20 \text{ MV/m}\).
Analyse des Configurations de Condensateurs
🎯 Objectif
L'objectif fondamental de cette première étape consiste à caractériser électromagnétiquement la cellule capacitive de base dans des conditions idéales, c'est-à-dire en l'absence absolue de tout milieu matériel entre ses armatures.
En effet, cette analyse préliminaire est vitale. Elle nous permettra de démontrer et de déterminer la capacité intrinsèque du système, qui n'est liée qu'à sa seule géométrie. De plus, elle nous servira à quantifier l'intensité du champ électrique uniforme qui se développe naturellement sous la tension nominale de la cellule.
Par conséquent, ces valeurs de base à vide constitueront notre référence absolue. Elles nous permettront ultérieurement de mesurer avec précision l'apport exact du matériau diélectrique que nous insérerons dans le composant final.
📚 Référentiel Appliqué
Théorème de Gauss Électrostatique : Permet de lier analytiquement le flux du champ électrique à la charge totale contenue sur l'armature.
Équation Fondamentale de Laplace : Justifie parfaitement l'uniformité du champ électrique entre deux plans infinis soumis à des potentiels constants.
Avant d'initier le moindre calcul quantitatif, nous devons impérativement examiner la géométrie de notre problème physique. Nous sommes face à deux plaques planes parallèles dont les dimensions latérales sont très largement supérieures à la distance microscopique qui les sépare (\(A \gg d^2\)).
C'est pourquoi nous sommes mathématiquement légitimes pour formuler une hypothèse simplificatrice majeure : nous négligerons totalement les effets de bord. En d'autres termes, nous ignorons la courbure des lignes de champ aux extrémités des plaques métalliques.
En conséquence, nous considérerons que le champ électrique interne \(\vec{E}\) est parfaitement uniforme et strictement perpendiculaire aux plaques. Cette hypothèse forte est la clé de voûte qui conditionne la validité des démonstrations analytiques que nous allons mener ci-dessous.
En électrostatique fondamentale, la capacité \(C\) d'un ensemble conducteur traduit son aptitude intrinsèque à emmagasiner des charges électriques \(Q\) pour une différence de potentiel \(V\) donnée. Pour un condensateur plan idéal dont l'espace inter-électrodes est le vide, la théorie est implacable et se démontre pas à pas.
Tout d'abord, nous appliquons rigoureusement le théorème de Gauss sur une surface fermée entourant une seule armature. Cette loi stipule que le flux du champ électrique est égal à la charge enclose divisée par la permittivité du vide. Ainsi, en divisant par la surface \(A\), nous obtenons l'expression de base du champ électrique uniforme :
Dérivation Mathématique du Champ Électrique :
Cette première manipulation algébrique prouve que le champ dépend directement de la charge emmagasinée et inversement de la surface de la plaque.
Ensuite, sachant que le champ électrique est uniforme, la différence de potentiel \(V\) (ou tension de la cellule) s'obtient par la simple intégration spatiale de ce champ électrique constant sur la distance d'entrefer \(d\) :
Intégration Linéaire du Potentiel Électrique :
Ici, nous avons substitué le champ \(E\) par sa valeur isolée précédemment pour relier définitivement la tension aux grandeurs purement géométriques.
Enfin, en injectant cette expression de la tension \(V\) dans la définition matricielle fondamentale de la capacité (\(C = Q / V\)), nous constatons avec élégance que la variable de charge \(Q\) s'annule miraculeusement lors de la division. Cette manipulation algébrique finale conduit formellement à l'expression purement géométrique de la capacité à vide du dispositif :
Isolement Final de la Capacité Géométrique :
La formule fondamentale est désormais validée et démontrée. Elle servira de socle solide à tout notre dimensionnement industriel.
📋 Données d'Entrée
Avant tout calcul numérique, nous récapitulons scrupuleusement les variables du système en nous assurant de leur stricte conversion dans les unités du Système International (SI).
| Paramètre Analytique | Valeur Formatée (Unité SI) |
|---|---|
| Aire surfacique (\(A\)) | \(0.50 \text{ m}^2\) |
| Épaisseur de l'entrefer (\(d\)) | \(2 \times 10^{-3} \text{ m}\) |
| Permittivité du vide (\(\varepsilon_0\)) | \(8.854 \times 10^{-12} \text{ F/m}\) |
| Tension aux bornes de la cellule (\(U_{\text{cel}}\)) | \(10 \times 10^3 \text{ V}\) |
Prenez toujours l'habitude implacable de convertir vos distances en mètres (ici \(2 \text{ mm}\) devient systématiquement et obligatoirement \(2 \times 10^{-3} \text{ m}\)) et vos tensions en Volts de base (ici \(10 \text{ kV}\) devient \(10 \times 10^3 \text{ V}\)) avant d'injecter la moindre valeur dans vos équations.
En effet, une simple erreur d'unité de grandeur ou un oubli de puissance de \(10\) sur l'espacement \(d\) faussera totalement l'évaluation critique du champ de claquage, menant inévitablement à la conception matérielle d'un système létal et non fonctionnel.
📝 Calcul Détaillé
Nous procédons maintenant à l'évaluation numérique séquentielle. Tout d'abord, nous calculerons la capacité géométrique à vide, puis nous déduirons le champ électrique résultant.
En injectant les valeurs normalisées d'aire et d'épaisseur dans notre expression fondamentale dérivée précédemment, nous révélons numériquement la capacité de base.
Application Numérique pour \(C_0\) :
Ce premier calcul quantitatif nous livre un résultat de l'ordre de \(2.21 \text{ nF}\). Cette valeur est infime et confirme physiquement le vide comme un très mauvais lieu de stockage.
2. Détermination du Champ Électrique Interne MoyenAfin d'évaluer la sévérité de l'environnement interne soumis à la contrainte, nous divisons mathématiquement la différence de potentiel par le minuscule entrefer.
Application Numérique pour \(E_0\) :
Le champ s'établit violemment à \(5 \text{ MV/m}\). C'est une contrainte d'ionisation colossale pour un environnement purement gazeux ou vide.
Bilan des Valeurs à Vide :
✅ Interprétation Globale
Nous venons de démontrer mathématiquement que notre armature nue présente une capacité dérisoire de \(2.21 \text{ nF}\). Par conséquent, il est physiquement impossible d'atteindre l'objectif énergétique lourd de la mission sans insérer un milieu hautement polarisable. Le condensateur à vide est une impasse technologique flagrante pour la puissance pulsée.
L'ordre de grandeur calculé de \(10^{-9} \text{ F}\) pour une grande plaque d'un demi-mètre carré dans le vide est parfaitement cohérent avec les lois de la physique macroscopique classique. De plus, le champ calculé de \(5 \text{ MV/m}\) dépasse déjà largement la rigidité diélectrique naturelle de l'air ambiant (qui claque aux alentours de \(3 \text{ MV/m}\)). Le calcul mathématique prouve donc sans équivoque que sans diélectrique solide, le système exploserait dès la toute première mise sous tension.
Ne confondez jamais le champ électrique macroscopique moyen \(E_0\) que nous venons de calculer mathématiquement avec le champ électrique local perçu à l'échelle atomique ou sur les aspérités de surface. Le champ calculé ici est une moyenne spatiale idéale.
Dans la réalité du laboratoire, les micro-rayures sur les plaques de cuivre peuvent concentrer ce champ et déclencher un claquage prématuré. C'est pourquoi un isolant physique de haute qualité sera indispensable et vital à l'étape suivante.
🎯 Objectif
Face au constat mathématique implacable de la faiblesse structurelle d'un condensateur à vide, l'objectif principal de cette deuxième étape est de quantifier mathématiquement l'immense bénéfice apporté par l'insertion physique d'un matériau en céramique spéciale.
Tout d'abord, nous allons modéliser la nouvelle capacité réelle et fonctionnelle de la cellule élémentaire. Ensuite, nous démontrerons par le calcul intégral la loi de l'énergie potentielle électrostatique totale qui sera emmagasinée par cette seule cellule lorsqu'elle sera soumise à sa tension d'exploitation maximale de \(10 \text{ kV}\).
📚 Référentiel Appliqué
Théorie des Milieux LHI : Permet de remplacer la permittivité absolue du vide par la permittivité d'un matériau Linéaire, Homogène et Isotrope.
Intégration du Travail Électrique : Fournit le cadre mathématique formel pour lier la puissance à l'énergie emmagasinée dans le composant.
La physique des matériaux avancés nous offre une solution structurelle élégante au problème de la faible capacité calculée précédemment. Lorsqu'un isolant (diélectrique) est soumis à un champ électrique externe intense, les nuages électroniques de ses atomes se déforment très légèrement par rapport à leurs noyaux d'origine.
Cette déformation asymétrique crée une multitude de minuscules dipôles électriques parfaitement alignés. Ce phénomène, scientifiquement appelé polarisation macroscopique diélectrique, génère un champ électrique interne antagoniste qui s'oppose farouchement au champ extérieur initialement appliqué par les plaques.
Par conséquent, pour réussir à maintenir la même différence de potentiel de \(10 \text{ kV}\) imposée par le générateur, les plaques conductrices doivent "aspirer" un nombre considérablement plus élevé de charges électriques depuis la source. C'est ainsi que l'insertion du diélectrique agit comme un multiplicateur capacitif direct et massif.
Dans un milieu classifié LHI, la capacité physique d'un composant est purement et linéairement amplifiée par le facteur \(\varepsilon_r\). La nouvelle capacité du module se déduit donc instantanément par le produit algébrique \(C_{\text{cel}} = \varepsilon_r \cdot C_0\).
D'autre part, pour comprendre de manière rigoureuse le phénomène d'accumulation d'énergie, nous devons modéliser mathématiquement le processus dynamique continu de charge. Pour charger le condensateur, une source doit fournir un travail élémentaire \(dW\) pour forcer le déplacement d'une charge infinitésimale \(dQ\) contre la différence de potentiel \(V\) déjà accumulée entre les plaques métalliques :
Expression Mathématique du Travail Élémentaire :
Par conséquent, pour obtenir l'énergie potentielle totale emmagasinée, nous devons mathématiquement intégrer ce travail élémentaire depuis un état totalement déchargé (\(Q = 0\)) jusqu'à l'état de charge maximale finale (\(Q_{\text{max}}\)). C'est l'intégration formelle de la variable \(Q\) qui fait apparaître mathématiquement le fameux facteur "un demi" dans l'équation :
Intégration et Formulation Finale de l'Énergie :
En substituant algébriquement la charge maximale par son expression en tension, nous obtenons finalement la loi quadratique universelle d'énergie électrostatique.
La permittivité relative \(\varepsilon_r\) est un scalaire pur multiplicateur. Le résultat final \(C_{\text{cel}}\) s'exprime obligatoirement en Farads.
L'énergie potentielle électrique globale \(W_{\text{cel}}\) est obtenue formellement en Joules (\(\text{J}\)).
📋 Données d'Entrée
Nous consolidons ici les variables calculées à l'étape \(1\) avec les caractéristiques chimiques du nouveau matériau isolant.
| Paramètre Analytique | Valeur Technique Précise |
|---|---|
| Capacité de référence calculée à vide (\(C_0\)) | \(2.2135 \times 10^{-9} \text{ F}\) |
| Permittivité relative de la Céramique (\(\varepsilon_r\)) | \(500\) |
| Tension d'épreuve max aux bornes (\(U_{\text{cel}}\)) | \(10 \times 10^3 \text{ V}\) |
Observez très attentivement la formule analytique de l'énergie que nous venons de démontrer formellement. Vous constaterez sans équivoque que la tension \(U_{\text{cel}}\) y intervient au carré, contrairement à la capacité qui est purement linéaire.
Par conséquent, en ingénierie de puissance pulsée, il est toujours beaucoup plus rentable d'augmenter la tension de service d'un facteur \(2\) (ce qui quadruple l'énergie finale stockée) que d'augmenter la taille physique du condensateur d'un facteur \(2\) (ce qui ne fait que la doubler). C'est le levier absolu de l'architecture des lanceurs.
📝 Calcul Détaillé
Nous amorçons la chaîne de calcul séquentielle pour évaluer le bond capacitif généré par la chimie de la céramique, puis l'énergie absolue de la cellule.
1. Amplification Capacitive Numérique due au DiélectriqueNous multiplions simplement notre capacité fondamentale calculée par le facteur d'amplification scalaire du matériau céramique.
Application Numérique pour \(C_{\text{cel}}\) :
Notre condensateur franchit brutalement la barrière du nanoFarad pour s'établir à environ \(1.1 \, \mu\text{F}\).
2. Détermination Numérique de la Réserve d'Énergie IsoléeEn chargeant de force cette nouvelle armature optimisée à la valeur de \(10 \text{ kV}\), nous accumulons le travail électrique massique :
Application Numérique pour \(W_{\text{cel}}\) :
Chaque module physique individuel est donc capable d'emmagasiner de manière stable \(55.3 \text{ J}\) d'énergie potentielle.
Bilan Énergétique Strict de la Cellule :
✅ Interprétation Globale
L'apport matériel de la céramique est monumental. Ce simple ajout physique résout deux faiblesses mortelles du condensateur à vide : il empêche l'étincelle disruptive (l'air claquait à \(3 \text{ MV/m}\)) et il multiplie la densité d'énergie stockable par un facteur colossal de \(500\). Le composant est désormais fonctionnel pour le stockage.
Sur le plan mécanique et physique, \(55.3 \text{ J}\) correspond approximativement à l'énergie cinétique d'une masse lourde de \(5.5 \text{ kg}\) chutant d'un mètre de hauteur. C'est un ordre de grandeur parfaitement cohérent pour un composant électronique de la taille d'une brique. Cependant, le cahier des charges opérationnel du railgun exige le stockage de \(500 \text{ J}\). Notre cellule unique, bien que très performante, ne représente qu'un dixième du besoin total. L'assemblage en réseau matriciel est inévitable.
Dans nos équations mathématiques idéales, nous avons considéré \(\varepsilon_r = 500\) comme une constante scalaire immuable. C'est un piège d'ingénierie classique. Dans la réalité brutale industrielle, la permittivité d'une céramique chute drastiquement si la température augmente excessivement ou si la fréquence de décharge est trop rapide (phénomène destructeur de relaxation dipolaire). Il faudra donc s'assurer fermement que le système de refroidissement actif du lanceur maintient le banc capacitif à une température stable pour garantir la libération complète des \(55 \text{ J}\) prévus.
🎯 Objectif
Nous abordons désormais la section la plus stratégique, l'étape reine de l'ingénierie des systèmes de forte puissance. L'objectif crucial est de concevoir mathématiquement l'architecture de la topologie du circuit complet (les associations série et parallèle) en utilisant très exactement nos cellules élémentaires normalisées de \(1.11 \, \mu\text{F}\) supportant \(10 \text{ kV}\).
Tout d'abord, nous déterminerons algébriquement le nombre exact de cellules à aligner impérativement en série pour supporter les violents \(30 \text{ kV}\) exigés par le système d'armement, sans jamais risquer l'explosion thermique des composants en ligne.
Ensuite, par dérivation de la capacité équivalente totale, nous calculerons le nombre précis de branches capacitives à disposer en parallèle pour parvenir à accumuler la quantité pharaonique d'énergie cible (\(500 \text{ J}\)) requise par le cahier des charges opérationnel.
📚 Référentiel Appliqué
Lois d'Association de Kirchhoff (Mailles/Nœuds) : Définissent rigoureusement la conservation de l'énergie et de la charge électrique dans les réseaux maillés.
Théorie Mathématique du Diviseur de Tension : Justifie la chute de tension équitable sur des condensateurs identiques placés en série.
En ingénierie de la complexité, la règle d'or est la compartimentation chirurgicale des contraintes du projet. Analysons la toute première urgence matérielle : le générateur primaire du railgun va brutalement appliquer \(30 \text{ kV}\) sur le circuit global. Si je connecte directement cette ligne de force sur une cellule unitaire conçue pour supporter seulement \(10 \text{ kV}\), la céramique interne sera volatilisée en une fraction de microseconde.
Je dois donc absolument, et de manière sécuritaire, diviser cette tension mortelle. L'association en série de condensateurs strictement identiques est la seule méthode physique qui permet de répartir la tension globale de manière parfaitement équitable et automatique sur chaque dipôle.
En revanche, cette mise en série possède un effet mathématique pervers connu : elle détruit littéralement la capacité équivalente globale de la branche. Par conséquent, pour retrouver une réserve d'énergie globale massive de \(500 \text{ J}\), je serai dans l'obligation structurelle de construire de multiples "colonnes" capacitives strictement identiques et de les raccorder transversalement en parallèle. Ce couplage en parallèle additionne naturellement les capacités sans jamais modifier la précieuse tenue en tension individuelle.
D'une part, démontrons le comportement mathématique lors d'une association en série. En vertu de la loi des mailles (qui traduit la loi de la conservation de l'énergie), la tension totale du système aux bornes de la branche entière (\(U_{\text{sys}}\)) est strictement égale à la somme arithmétique des tensions de chaque dipôle. Puisque nous utilisons un nombre entier \(n_{\text{série}}\) de composants parfaitement identiques, la tension se divise équitablement :
Dérivation Logique du Fractionnement de Tension :
Toujours au sein d'une même branche électrique en série, la charge électrique induite par influence électrostatique (\(Q\)) est strictement identique et uniforme sur l'ensemble des armatures. En remplaçant chaque terme de tension \(U\) par son expression analytique (\(Q/C\)), nous constatons algébriquement que les inverses des capacités s'additionnent inévitablement :
Démonstration Mathématique de la Capacité en Série :
D'autre part, examinons finement l'architecture de mise en parallèle. Selon la loi des nœuds de Kirchhoff (qui traduit la conservation de la charge électrique), les charges totales stockées dans l'ensemble du réseau s'additionnent naturellement. Ce cumul physique direct et additif des charges entraîne une addition mathématique simple et puissante des capacités équivalentes :
Démonstration de l'Accumulation Capacitive en Parallèle :
📋 Données d'Entrée du Cahier des Charges
Nous alignons scrupuleusement les exigences macroscopiques imposées par la direction de projet avec les limites de tolérance physiques de la cellule unitaire.
| Paramètre Globale de l'Arme | Cible Haute Puissance à Atteindre Impérativement |
|---|---|
| Tension d'armement globale du banc (\(U_{\text{sys}}\)) | \(30 \times 10^3 \text{ V}\) |
| Énergie cinétique totale souhaitée à la décharge (\(W_{\text{tot}}\)) | \(500 \text{ J}\) |
| Tension unitaire maximale supportable par cellule (\(U_{\text{cel}}\)) | \(10 \times 10^3 \text{ V}\) |
Si jamais le calcul théorique algébrique de la mise en série vous donne une valeur décimale non-entière (par exemple un ratio calculé de \(2.3\)), la règle d'ingénierie de base impose d'arrondir systématiquement à l'entier strictement supérieur (soit \(3\) condensateurs en série).
Il vaut infiniment mieux diviser la tension par \(3\) et fonctionner avec une large marge de sécurité apaisée, plutôt que de diviser agressivement par \(2\) et risquer l'explosion thermique imminente.
📝 Calcul Détaillé du Réseau
Nous modéliserons méticuleusement d'abord l'axe vertical (garantir la tenue en tension), puis nous traiterons l'axe horizontal (garantir la réserve massive de puissance).
1. Résolution de l'Équation du Nombre de Cellules en SérieAfin de garantir mathématiquement que la tension destructrice de \(30 \text{ kV}\) soit amortie, nous opérons le ratio direct :
Application Numérique du Paramètre de Sécurité \(n_{\text{série}}\) :
Chaque branche conductrice physique du banc global devra impérativement comporter une chaîne ininterrompue de \(3\) condensateurs alignés en série.
2. Déduction de la Capacité Totale Requise par InversionNous manipulons et inversons algébriquement l'équation fondamentale de l'énergie macroscopique du banc calculée précédemment pour en déduire la capacité équivalente globale nécessaire :
Manipulation et Calcul de la Cible Capacitive \(C_{\text{totale}}\) :
Le banc complet devra présenter une capacité globale macroscopique combinée d'exactement \(1.11 \, \mu\text{F}\).
3. Fixation Algébrique du Nombre de Branches en ParallèleSachant qu'une seule branche en série possède une capacité individuelle amoindrie de \(C_{\text{cel}} / 3\), nous calculons le nombre d'accumulations en parallèle requises :
Calcul Décisif du Paramètre d'Accumulation \(m_{\text{para}}\) :
Par mesure pragmatique et constructive évidente, nous retiendrons l'entier parfait de \(3\) branches distinctes pour finaliser le câblage industriel.
(\(3\) cellules en série, connectées en \(3\) branches en parallèle)
✅ Interprétation Globale
Nous venons de concevoir mathématiquement de toute pièce une architecture matricielle de \(3 \times 3\). Ce plan industriel totalisera l'utilisation stricte de \(9\) condensateurs élémentaires lourds montés sur le rack de test haute tension. La compartimentation en série nous protège de la surtension mortelle de \(30 \text{ kV}\), et l'addition croisée en parallèle nous garantit le respect formel de la réserve d'énergie requise.
Opérons une vérification rapide du principe de conservation absolue de l'énergie. Nous avons sélectionné \(3\) branches de \(3\) condensateurs, soit un ensemble de \(9\) condensateurs physiques au total sur la paillasse. À l'étape 2, nous avions prouvé qu'un condensateur isolé stocke environ \(55.33 \text{ J}\) sous sa tension maximale de \(10 \text{ kV}\). Faisons le test final : \(9 \text{ condensateurs} \times 55.33 \text{ J} = 498 \text{ J}\). La théorie matricielle retombe avec une précision époustouflante (\(99.6\%\)) sur notre cible de \(500 \text{ J}\) ! L'architecture est donc parfaitement et physiquement cohérente.
L'équation de la division de tension (\(U_{\text{sys}} / n_{\text{série}}\)) suppose naïvement que tous les condensateurs sont absolument et mathématiquement identiques.
Cependant, dans la dure réalité de l'usine, les tolérances de fabrication induisent toujours de légères variations structurelles de capacité (par exemple \(\pm 5\%\)). Le condensateur ayant la plus faible capacité de la série accumulera instantanément et de façon disproportionnée beaucoup plus de tension que ses voisins (en vertu de la loi \(V = Q/C\)), risquant de dépasser silencieusement ses \(10 \text{ kV}\) fatidiques.
Pour contrer ce déséquilibre dangereux, les ingénieurs d'essais devront obligatoirement souder des résistances d'équilibrage de haute valeur en parallèle exact de chaque condensateur physique sur le banc.
🎯 Objectif
Bien que la conception théorique topologique soit désormais totalement aboutie sur le papier, l'objectif ultime, vital et obligatoire de cette dernière section est d'évaluer quantitativement la robustesse physico-chimique réelle du système conçu.
Nous devons valider formellement, par une manipulation de ratios mathématiques, que le champ électrique interne réel (subi en permanence par la très fine épaisseur de céramique de \(2 \text{ mm}\)) demeure confiné très loin de la limite fatidique de rupture diélectrique (le redoutable seuil de claquage). Nous calculerons et justifierons pour cela l'extraction d'un coefficient de marge de sécurité strict, requis pour la certification militaire de l'équipement complet.
📚 Référentiel Appliqué
Directives de Sûreté HSE (Matériaux Isolants) : Impose les marges opérationnelles critiques en haute tension (où \(\gamma > 2\)).
Théorie de l'Avalanche Électronique (Townsend) : Décrit physiquement le passage irréversible de l'état isolant à l'état plasma destructeur.
Dans le monde réel, imparfait et chaotique du laboratoire de test, un isolant thermique ou électrique n'est jamais parfait sur toute sa surface matérielle. Si le champ électrique ambiant appliqué dépasse un certain seuil critique propre à la structure cristalline de chaque matériau (\(E_{\text{claquage}}\)), il arrache brutalement, par effet tunnel, les électrons de valence de leurs orbites atomiques pacifiques.
Ce phénomène quantique d'ionisation brutale et irréversible engendre une réaction en chaîne appelée "avalanche électronique" foudroyante : le diélectrique protecteur se métamorphose instantanément en un plasma super-conducteur aveuglant. Un arc électrique surpuissant traverse alors le matériau céramique de part en part, détruisant définitivement le coûteux banc de condensateurs en créant un court-circuit thermique dramatique et souvent explosif.
C'est précisément pourquoi nous devons confronter analytiquement le champ moyen de fonctionnement nominal avec les caractéristiques de limite de rupture fournies par le fabricant d'isolant. Les normes militaires modernes imposent de démontrer formellement que le ratio de sécurité calculé est strictement supérieur à \(2\).
Le coefficient de marge globale, très couramment désigné sous le nom de facteur de sécurité intrinsèque \(\gamma\) dans les bureaux d'études, se définit formellement en science des matériaux comme le ratio algébrique pur entre la résistance structurelle maximale admissible et le stress opérationnel réel subi.
Il compare mathématiquement la contrainte destructrice maximale absolue, tolérée de justesse par la physique moléculaire du matériau isolant (\(E_{\text{claquage}}\)), face à la contrainte électrique continue qui lui est infligée en régime permanent par le design du circuit de puissance (\(E_0\)).
L'isolement algébrique de ce facteur abstrait par simple division permet de quantifier sans équivoque la robustesse certifiable de l'installation :
Manipulation Formelle de la Marge de Sécurité :
Le coefficient \(\gamma\) isolé est bien évidemment un scalaire sans unité physique définie. L'équation réglementaire ne valide le système que si la condition \(\gamma > 2\) est fermement remplie.
📋 Données d'Entrée & Limites Constructeurs
Nous confrontons ouvertement et frontalement ici les données théoriques calculées par nos soins face aux limites physiques absolues du matériau imposées.
| Type de Paramètre Physique Évalué | Valeur Macroscopique Référencée |
|---|---|
| Champ électrique d'exploitation réel du circuit (\(E_0\)) | \(5 \text{ MV/m}\) |
| Limite structurelle atomique de destruction de la céramique (\(E_{\text{claquage}}\)) | \(20 \text{ MV/m}\) |
Il est impératif de conserver en mémoire que la valeur donnée de \(20 \text{ MV/m}\) par le fabricant l'est uniquement pour une température standard de \(25^\circ\text{C}\).
La rigidité diélectrique des céramiques présente la fâcheuse caractéristique de chuter très brutalement si le matériau s'échauffe (phénomène destructeur d'emballement thermique). La marge de sécurité globale que nous calculons n'est donc pas qu'une protection électrique formelle, elle est aussi notre unique fusible thermique de protection sur le terrain en cas d'échauffement.
📝 Calcul Quantitatif de la Sûreté Système
Nous posons à présent l'ultime équation de certification du dossier technique. C'est l'étape finale de notre analyse de sécurité.
1. Extraction Numérique du Coefficient de Sûreté MatérielleEn divisant méticuleusement la résistance physique absolue de la brique de céramique par la pression électrostatique implacable que notre circuit lui fait subir :
Application Numérique pour le facteur \(\gamma\) :
Notre coefficient structurel global de certification vaut très exactement \(4\). L'algèbre indique ici que nous n'exploitons finalement notre isolant technique complexe qu'à seulement \(25\%\) de sa capacité nominale de destruction.
Marge de Sécurité Globale Validée : \(\gamma = 4\)
(Le Seuil Réglementaire Strict \(\gamma > 2\) est Largement Respecté)
✅ Interprétation Globale du Composant
Le système de distribution énergétique du lanceur est conçu de manière structurellement "blindée". Le feu vert budgétaire technique pour le prototypage physique, ainsi que l'usinage du banc capacitif complet de \(500 \text{ J}\), peut être officiellement accordé par votre autorité de conception sans la moindre réserve.
Sur le plan purement mathématique et dimensionnel, nous divisons des Mégavolts par mètre (\(\text{MV/m}\)) par d'autres Mégavolts par mètre (\(\text{MV/m}\)). L'analyse aux dimensions confirme élégamment que les unités s'annulent parfaitement pour fournir un scalaire absolu (\(\gamma = 4\)). Cette valeur est en totale adéquation avec les cahiers des charges des projets aérospatiaux critiques (où l'on exige généralement une marge stricte \(\gamma \ge 2\)). Une marge validée de \(4\) est donc qualifiée de conception ultra-robuste (heavy-duty).
Attention à la complaisance technique ! Bien que notre équation analytique indique un facteur de sécurité très rassurant de \(4\), il est crucial de se rappeler que sur les arêtes vives et les bords métalliques abrupts des plaques de cuivre réelles, le champ électrique microscopique se concentre de manière foudroyante (C'est ce que l'on nomme l'Effet de pointe, un corollaire structurel de la loi de Paschen locale).
Le véritable champ électrique perçu sur ces bords tranchants microscopiques peut être aisément jusqu'à \(40\%\) plus élevé que notre champ idéal \(E_0\) lissé. Une marge de sécurité de \(4\) n'est donc absolument pas un luxe académique abstrait, mais le bouclier physique indispensable et fondamental pour absorber ces fatales instabilités de bordures (qui viendront grignoter la marge réelle effective sur le terrain d'essais).
📄 Livrable Final (Note de Synthèse Validée)
| Ind. | Date | Objet de la modification | Approbateur |
|---|---|---|---|
| A.1 | Démarrage | Modélisation à vide et choix géométrique de la cellule | Ingénierie R&D |
| V1.0 | Validation | Figeage topologique de l'architecture matricielle et validation claquage | Directeur Projet |
- Modélisation Électrostatique LHI (Loi de Gauss et Milieux Polarisables).
- Hypothèse structurante de sûreté : Champ de bordures pondéré par un coefficient de marge absolu (\(\gamma \ge 2\)).
| Tension Nominale Exigée | \(30.0 \text{ kV}\) |
| Énergie Globale Exigée | ~ \(500 \text{ J}\) (tolérance de conception atteinte) |
| Permittivité de la Céramique Spéciale (\(\varepsilon_r\)) | \(500\) (Isotrope) |
Vérification croisée et définitive de la matrice \(3 \times 3\) (\(9\) condensateurs élémentaires au total).
Ingénieur R&D Électromagnétisme
Direction Scientifique Pulsed Power
0 commentaires
