Étude des Ondes Ultrasonores - Exercice corrigé

Contexte : Voir l'invisible, le pouvoir des ultrasons en médecine.

La biophysique des ondes ultrasonores est au cœur de l'échographie, une technique d'imagerie médicale non invasive et essentielle. En envoyant de brèves impulsions d'ondes sonores à très haute fréquence dans le corps, on peut visualiser les organes, les tissus et même le flux sanguin en analysant les échos qui reviennent. La manière dont ces ondes se propagent et se réfléchissent dépend des propriétés physiques des tissus qu'elles traversent. Cet exercice vous guidera à travers les calculs fondamentaux qui permettent de comprendre comment une image échographique est formée et ce qu'elle nous apprend sur le corps humain.

Remarque Pédagogique : Cet exercice est une application directe de la physique des ondes à un problème concret de biophysique. Nous allons lier des concepts de base (longueur d'onde, vitesse) à des notions plus spécifiques comme l'impédance acoustique pour comprendre comment les différences entre les tissus biologiques peuvent être détectées. C'est la démarche de l'ingénieur biomédical ou du physicien médical : utiliser les lois de la physique pour développer des outils de diagnostic.

Objectifs Pédagogiques

Calculer les propriétés fondamentales d'une onde (longueur d'onde) à partir de sa fréquence et de la célérité du milieu.
Définir et calculer l'impédance acoustique d'un tissu biologique.
Appliquer le principe de l'écholocation pour déterminer une distance à partir d'un temps de vol.
Calculer le coefficient de réflexion d'une onde à l'interface entre deux milieux.
Comprendre comment le contraste en échographie est lié aux différences d'impédance acoustique.

Données de l'étude

Une sonde d'échographie émet une onde ultrasonore de fréquence \(f\) qui se propage à travers un tissu mou (considéré comme homogène) pour atteindre l'interface avec un os. L'onde se réfléchit sur cette interface et l'écho est détecté par la même sonde. On cherche à caractériser l'onde et l'interaction avec les tissus.

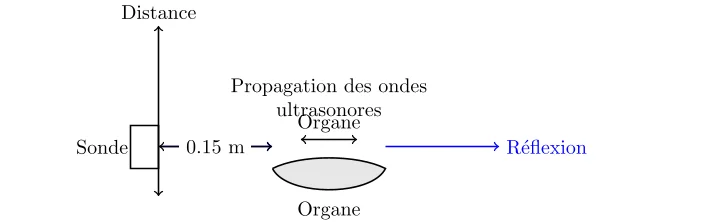

Schéma de la propagation et réflexion de l'onde ultrasonore

Paramètre	Symbole	Valeur	Unité
Fréquence de l'onde	\(f\)	3.5	\(\text{MHz}\)
Célérité des ultrasons (tissu mou)	\(c_1\)	1540	\(\text{m} \cdot \text{s}^{-1}\)
Masse volumique (tissu mou)	\(\rho_1\)	1050	\(\text{kg} \cdot \text{m}^{-3}\)
Distance sonde-os	\(d\)	5	\(\text{cm}\)
Impédance acoustique (os)	\(Z_2\)	\(7.8 \times 10^6\)	\(\text{kg} \cdot \text{m}^{-2} \cdot \text{s}^{-1}\) (Rayl)

Questions à traiter

Calculer la longueur d'onde (\(\lambda\)) de l'onde ultrasonore dans le tissu mou.
Calculer l'impédance acoustique (\(Z_1\)) du tissu mou.
Calculer le temps aller-retour (\(\Delta t\)) de l'écho provenant de l'interface tissu-os.
Calculer le coefficient de réflexion en intensité (\(R\)) à l'interface tissu-os. Conclure sur la visibilité de l'os en échographie.

Les bases de l'Acoustique

Avant de plonger dans la correction, revoyons quelques concepts clés.

1. Relation fondamentale des ondes :
La vitesse de propagation d'une onde (célérité \(c\)), sa fréquence (\(f\)) et sa longueur d'onde (\(\lambda\)) sont liées par une relation simple et universelle : \[ c = \lambda \cdot f \] La longueur d'onde est cruciale en imagerie : elle détermine la plus petite taille de détail que l'on peut distinguer (le pouvoir de résolution).

2. L'Impédance Acoustique (\(Z\)) :
L'impédance acoustique est une propriété d'un milieu qui décrit sa résistance au passage d'une onde sonore. Elle est le produit de la masse volumique (\(\rho\)) et de la célérité du son (\(c\)) dans ce milieu : \[ Z = \rho \cdot c \] C'est la différence d'impédance entre deux milieux qui cause la réflexion des ondes à leur interface. Pas de différence d'impédance, pas d'écho !

3. Le Principe de l'Écho :
L'échographie est basée sur la mesure du temps de vol. Une onde parcourt une distance \(d\) jusqu'à un réflecteur et revient sur la même distance \(d\). La distance totale parcourue est donc \(2d\). Le temps aller-retour \(\Delta t\) est lié à cette distance par : \[ 2d = c \cdot \Delta t \] En mesurant \(\Delta t\), la machine peut calculer la profondeur \(d\) de l'interface.

Correction : Étude des Ondes Ultrasonores

Question 1 : Calculer la longueur d'onde (\(\lambda\))

Principe (le concept physique)

La longueur d'onde est la distance spatiale sur laquelle la forme de l'onde se répète. Elle est inversement proportionnelle à la fréquence : plus une onde "oscille" rapidement (fréquence élevée), plus la distance entre deux "crêtes" (longueur d'onde) est courte. Cette relation est gouvernée par la vitesse à laquelle l'onde se déplace dans le milieu. En échographie, une longueur d'onde plus courte permet de voir des détails plus fins, mais l'onde est plus vite atténuée et pénètre moins profondément.

Mini-Cours (approfondissement théorique)

La relation \(c = \lambda f\) est une conséquence directe de la définition de la vitesse (distance/temps). Pendant une période \(T = 1/f\), l'onde parcourt exactement une longueur d'onde \(\lambda\). La vitesse est donc \(c = \text{distance}/\text{temps} = \lambda / T = \lambda f\). Cette relation est valable pour toutes les ondes progressives, qu'elles soient sonores, lumineuses ou des vagues à la surface de l'eau.

Remarque Pédagogique (le conseil du professeur)

Une analogie simple est celle d'une file de voitures. Si les voitures (les crêtes de l'onde) passent un point à une certaine fréquence (en voitures/minute) et qu'elles roulent toutes à la même vitesse, la distance entre elles est fixée. Si elles accélèrent (\(c\) augmente), la distance entre elles (\(\lambda\)) s'allonge pour une même fréquence de passage.

Normes (la référence réglementaire)

En imagerie médicale, le choix de la fréquence de la sonde est un compromis standardisé. Les sondes de haute fréquence (7-15 MHz) ont une faible longueur d'onde et sont utilisées pour des examens superficiels (thyroïde, muscles) où une haute résolution est nécessaire. Les sondes de basse fréquence (2-5 MHz) ont une plus grande longueur d'onde et sont utilisées pour les examens profonds (abdomen, cœur) où la pénétration est plus importante que la résolution extrême.

Formule(s) (l'outil mathématique)

On part de la relation fondamentale des ondes que l'on réarrange pour isoler la longueur d'onde \(\lambda\).

c = \lambda \cdot f \Rightarrow \lambda = \frac{c}{f}

Hypothèses (le cadre du calcul)

On suppose que le tissu mou est un milieu non dispersif, c'est-à-dire que la célérité \(c\) ne dépend pas de la fréquence de l'onde, ce qui est une très bonne approximation pour les tissus biologiques dans la gamme des fréquences utilisées en échographie.

Donnée(s) (les chiffres d'entrée)

Célérité des ultrasons, \(c_1 = 1540 \, \text{m} \cdot \text{s}^{-1}\)
Fréquence, \(f = 3.5 \, \text{MHz} = 3.5 \times 10^6 \, \text{Hz}\)

Astuces(Pour aller plus vite)

Attention aux unités ! La vitesse est en m/s et la fréquence en MHz (mégahertz). Il faut convertir la fréquence en Hertz (\(1 \text{ MHz} = 10^6 \text{ Hz}\)) pour obtenir une longueur d'onde en mètres. Le résultat sera très petit, il sera donc judicieux de le convertir en millimètres (mm) ou micromètres (µm) pour mieux se le représenter.

Schéma (Avant les calculs)

Représentation de la Longueur d'Onde

Calcul(s) (l'application numérique)

On applique directement la formule en convertissant les unités.

\begin{aligned} \lambda &= \frac{c_1}{f} \\ &= \frac{1540 \, \text{m} \cdot \text{s}^{-1}}{3.5 \times 10^6 \, \text{s}^{-1}} \\ &= 4.4 \times 10^{-4} \, \text{m} \\ &= 0.44 \, \text{mm} \end{aligned}

Schéma (Après les calculs)

Onde avec Longueur d'Onde Calculée

Réflexions (l'interprétation du résultat)

La longueur d'onde est de 0.44 mm. En imagerie, la résolution axiale (la capacité à distinguer deux points situés l'un derrière l'autre) est de l'ordre de la longueur d'onde. Avec cette sonde, on peut donc espérer distinguer des détails de l'ordre du demi-millimètre, ce qui est excellent pour l'imagerie médicale.

Points de vigilance (les erreurs à éviter)

L'erreur la plus fréquente est l'oubli de la conversion des Mégahertz en Hertz. Si vous oubliez le facteur \(10^6\), vous obtiendrez une longueur d'onde de 440 mètres, ce qui est manifestement absurde pour une onde se propageant dans le corps humain.

Points à retenir (permettre a l'apprenant de maitriser la question)

La longueur d'onde est la distance de répétition de l'onde.
Elle se calcule par \(\lambda = c/f\).
Une fréquence élevée implique une longueur d'onde courte et donc une meilleure résolution.

Le saviez-vous ? (la culture de l'ingénieur)

Les chauves-souris et les dauphins utilisent l'écholocation ultrasonore pour "voir" dans le noir ou en eaux troubles. Ils émettent des clics à très haute fréquence (jusqu'à 200 kHz) et analysent les échos pour construire une carte mentale de leur environnement avec une précision stupéfiante, leur permettant de chasser de petites proies en plein vol ou dans l'obscurité totale.

FAQ (pour lever les doutes)

Résultat Final (la conclusion chiffrée)

La longueur d'onde de l'onde ultrasonore dans le tissu mou est de 0.44 mm.

A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)

Quelle serait la longueur d'onde (en mm) si on utilisait une sonde de 7 MHz ?

Simulateur 3D : Onde Progressive

Fréquence (f) : 3.5 MHz

Longueur d'onde (λ) : 0.44 mm

Question 2 : Calculer l'impédance acoustique (\(Z_1\)) du tissu mou

Principe (le concept physique)

L'impédance acoustique est une mesure de la "résistance" qu'un milieu oppose à la propagation d'une onde sonore. Elle combine deux propriétés : l'inertie du milieu (sa masse volumique \(\rho\)) et son élasticité (la vitesse du son \(c\), qui dépend de la compressibilité). Un milieu dense et rigide (comme l'os) aura une impédance très élevée, tandis qu'un milieu léger et compressible (comme l'air) aura une impédance très faible. C'est cette différence d'impédance qui est la clé de l'échographie.

Mini-Cours (approfondissement théorique)

L'impédance est un concept général en physique. Pour les circuits électriques, l'impédance (en Ohms) est le rapport de la tension au courant. Pour les ondes acoustiques, l'impédance est le rapport de la pression acoustique à la vitesse de déplacement des particules du milieu. La formule \(Z = \rho c\) est une simplification pour les ondes planes. L'unité, le Rayl (en l'honneur de Lord Rayleigh), correspond à des \(\text{kg} \cdot \text{m}^{-2} \cdot \text{s}^{-1}\) ou des \(\text{Pa} \cdot \text{s} \cdot \text{m}^{-1}\).

Remarque Pédagogique (le conseil du professeur)

Imaginez que vous essayez de pousser une balançoire. Si la balançoire est légère (faible \(\rho\)) et facile à bouger (faible rigidité, donc faible \(c\)), elle a une faible impédance. Si vous essayez de pousser un mur de briques (haute \(\rho\), haute rigidité, donc haute \(c\)), il a une impédance très élevée. L'impédance acoustique est l'analogue de cette "difficulté à mettre en vibration".

Normes (la référence réglementaire)

Les valeurs d'impédance acoustique des différents tissus biologiques sont bien documentées et standardisées. Elles sont utilisées par les fabricants d'échographes pour optimiser le traitement du signal et l'amélioration du contraste des images. Par exemple, le gel d'échographie a une impédance proche de celle de la peau pour minimiser la réflexion à la surface et maximiser la transmission de l'énergie dans le corps.

Formule(s) (l'outil mathématique)

La formule de l'impédance acoustique \(Z\) est le produit de la masse volumique \(\rho\) et de la célérité \(c\).

Z = \rho \cdot c

Hypothèses (le cadre du calcul)

On suppose que le tissu mou est un milieu homogène avec une masse volumique et une célérité constantes sur la zone d'intérêt.

Donnée(s) (les chiffres d'entrée)

Célérité des ultrasons, \(c_1 = 1540 \, \text{m} \cdot \text{s}^{-1}\)
Masse volumique, \(\rho_1 = 1050 \, \text{kg} \cdot \text{m}^{-3}\)

Astuces(Pour aller plus vite)

Ici, les unités sont déjà dans le Système International (\(\text{kg}\), \(\text{m}\), \(\text{s}\)). Le calcul est donc direct. Le résultat sera en \(\text{kg} \cdot \text{m}^{-2} \cdot \text{s}^{-1}\), l'unité du Rayl. Il est souvent exprimé en utilisant des puissances de 10, par exemple en mégarayls (MRayl).

Schéma (Avant les calculs)

Propriétés du Tissu Mou

Calcul(s) (l'application numérique)

On applique directement la formule.

\begin{aligned} Z_1 &= \rho_1 \cdot c_1 \\ &= 1050 \, \text{kg} \cdot \text{m}^{-3} \times 1540 \, \text{m} \cdot \text{s}^{-1} \\ &= 1617000 \, \text{kg} \cdot \text{m}^{-2} \cdot \text{s}^{-1} \\ &= 1.62 \times 10^6 \, \text{Rayl} \end{aligned}

Schéma (Après les calculs)

Comparaison des Impédances Acoustiques

Réflexions (l'interprétation du résultat)

L'impédance acoustique du tissu mou est d'environ 1.62 MRayl. C'est une valeur typique pour les tissus mous du corps humain. On remarque qu'elle est très différente de celle de l'os (7.8 MRayl). C'est cette grande différence qui va provoquer une forte réflexion de l'onde à l'interface, comme nous le verrons dans la question 4.

Points de vigilance (les erreurs à éviter)

Assurez-vous que toutes les unités sont dans le système international avant de multiplier. Si la masse volumique était donnée en g/cm³, il faudrait la convertir en kg/m³ (\(1 \, \text{g/cm}^3 = 1000 \, \text{kg/m}^3\)) avant le calcul.

Points à retenir (permettre a l'apprenant de maitriser la question)

L'impédance acoustique \(Z\) est la "résistance" d'un milieu au son.
Elle se calcule par \(Z = \rho \cdot c\).
Le contraste en échographie provient des différences d'impédance entre les tissus.

Le saviez-vous ? (la culture de l'ingénieur)

L'impédance de l'air est extrêmement faible (\(\approx 400\) Rayl) comparée à celle de la peau (\(\approx 1.6\) MRayl). Sans gel d'échographie, plus de 99.9% de l'énergie des ultrasons serait réfléchie par la fine couche d'air entre la sonde et la peau, et aucune image ne serait possible. Le gel élimine l'air et "adapte" les impédances pour permettre à l'onde de pénétrer dans le corps.

FAQ (pour lever les doutes)

Résultat Final (la conclusion chiffrée)

L'impédance acoustique du tissu mou est d'environ \(1.62 \times 10^6 \, \text{Rayl}\).

A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)

La graisse a une célérité d'environ 1450 m/s et une masse volumique de 950 kg/m³. Quelle est son impédance acoustique en MRayl ?

Simulateur 3D : Impédance et Onde

Masse Volumique (ρ) : 1050 kg/m³

Impédance (Z) : 1.62 MRayl

Question 3 : Calculer le temps aller-retour (\(\Delta t\)) de l'écho

Principe (le concept physique)

Le principe de l'écholocation est simple : on mesure le temps que met une onde à faire un aller-retour jusqu'à un obstacle. Connaissant la vitesse de l'onde, on peut en déduire la distance de cet obstacle. En échographie, la machine envoie une impulsion très courte et "écoute" les échos qui reviennent. Le temps d'arrivée de chaque écho est traduit en une profondeur, ce qui permet de construire une ligne de l'image.

Mini-Cours (approfondissement théorique)

La relation \(d = vt\) est l'une des plus fondamentales de la cinématique. Dans le cas de l'écho, la distance parcourue est le double de la profondeur de l'objet (\(2d\)), car l'onde doit aller jusqu'à l'objet PUIS revenir. La formule devient donc \(2d = c \cdot \Delta t\). L'échographe mesure \(\Delta t\) et, connaissant \(c\) (généralement programmé à 1540 m/s), il affiche un point lumineux à la profondeur \(d = (c \cdot \Delta t) / 2\).

Remarque Pédagogique (le conseil du professeur)

C'est exactement le même principe que celui du "compter les secondes après un éclair pour connaître la distance de l'orage". Vous mesurez le temps de vol \(\Delta t\) du son, et connaissant la vitesse du son dans l'air (\(\approx 340\) m/s), vous calculez la distance \(d = c \cdot \Delta t\). La seule différence ici est que l'onde fait un aller-retour, d'où le facteur 2.

Normes (la référence réglementaire)

La précision des mesures de temps dans les échographes est cruciale et est régie par des normes de qualité et de métrologie (comme celles de l'IEC 60601). L'électronique de la sonde doit être capable de mesurer des intervalles de temps de l'ordre de la microseconde (\(10^{-6}\) s) pour atteindre une résolution millimétrique.

Formule(s) (l'outil mathématique)

On part de la relation distance-vitesse-temps pour un aller-retour.

2d = c_1 \cdot \Delta t \Rightarrow \Delta t = \frac{2d}{c_1}

Hypothèses (le cadre du calcul)

On suppose que l'onde se propage en ligne droite et que la célérité \(c_1\) est constante tout au long du trajet dans le tissu mou.

Donnée(s) (les chiffres d'entrée)

Distance sonde-os, \(d = 5 \, \text{cm} = 0.05 \, \text{m}\)
Célérité des ultrasons, \(c_1 = 1540 \, \text{m} \cdot \text{s}^{-1}\)

Astuces(Pour aller plus vite)

Assurez-vous de convertir la distance en mètres pour être cohérent avec l'unité de la célérité. Le résultat sera en secondes et sera très petit. Il est d'usage de l'exprimer en microsecondes (µs).

Schéma (Avant les calculs)

Trajet de l'Onde pour l'Écho

Calcul(s) (l'application numérique)

On applique la formule avec les valeurs converties en unités SI.

\begin{aligned} \Delta t &= \frac{2d}{c_1} \\ &= \frac{2 \times 0.05 \, \text{m}}{1540 \, \text{m} \cdot \text{s}^{-1}} \\ &= \frac{0.1}{1540} \, \text{s} \\ &\approx 6.49 \times 10^{-5} \, \text{s} \\ &= 64.9 \, \mu\text{s} \end{aligned}

Schéma (Après les calculs)

Échelle de Temps de l'Échographie

Réflexions (l'interprétation du résultat)

L'écho met environ 65 microsecondes pour revenir. Cela signifie que pour construire une seule ligne de l'image, la machine doit attendre ce temps. Pour créer une image complète (composée de nombreuses lignes), le processus est répété très rapidement. La cadence d'émission des impulsions (PRF, Pulse Repetition Frequency) est limitée par le temps nécessaire pour que les échos des structures les plus profondes reviennent.

Points de vigilance (les erreurs à éviter)

L'erreur la plus courante est d'oublier le facteur 2 pour le trajet aller-retour. Si vous l'oubliez, vous calculerez le temps pour un aller simple, et la profondeur estimée par la machine serait deux fois trop grande.

Points à retenir (permettre a l'apprenant de maitriser la question)

La profondeur est déduite du temps de vol de l'écho.
La distance parcourue par l'onde est \(2d\).
La formule clé est \(\Delta t = 2d / c\).

Le saviez-vous ? (la culture de l'ingénieur)

Le SONAR (SOund Navigation And Ranging) utilisé par les sous-marins et les bateaux fonctionne sur exactement le même principe, mais avec des ondes sonores de plus basse fréquence (pour une meilleure portée dans l'eau) et sur des distances de plusieurs kilomètres. Le RADAR utilise le même principe avec des ondes électromagnétiques pour détecter des avions ou mesurer la vitesse des voitures.

FAQ (pour lever les doutes)

Résultat Final (la conclusion chiffrée)

Le temps aller-retour de l'écho est d'environ 64.9 µs.

A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)

Quel serait le temps de vol (en µs) pour une interface située à 10 cm de profondeur ?

Simulateur 3D : Écholocation

Distance (d) : 5.0 cm

Temps de vol (Δt) : 64.9 µs

Question 4 : Calculer le coefficient de réflexion en intensité (\(R\))

Principe (le concept physique)

Lorsqu'une onde rencontre une interface entre deux milieux d'impédances acoustiques différentes, une partie de son énergie est réfléchie et l'autre est transmise. Le coefficient de réflexion quantifie la fraction de l'intensité de l'onde qui est renvoyée. Plus la différence d'impédance entre les deux milieux est grande, plus le coefficient de réflexion est élevé, et plus l'écho est "brillant" sur l'image échographique. C'est ce qui crée le contraste entre les différents organes.

Mini-Cours (approfondissement théorique)

Le coefficient de réflexion en intensité \(R\) est le carré du coefficient de réflexion en amplitude \(r\). Ce dernier est donné par la formule \(r = (Z_2 - Z_1) / (Z_2 + Z_1)\). En élevant au carré, on obtient la fraction de l'intensité (qui est proportionnelle au carré de l'amplitude) qui est réfléchie. La fraction de l'intensité transmise est donnée par \(T = 1 - R\), en supposant qu'il n'y a pas d'absorption d'énergie à l'interface même.

Remarque Pédagogique (le conseil du professeur)

Pensez à une vitre. Vous pouvez voir à travers (transmission de la lumière), mais vous pouvez aussi voir votre propre reflet (réflexion). La proportion des deux dépend de la différence "d'impédance optique" (l'indice de réfraction) entre l'air et le verre. Pour les ultrasons, c'est pareil : une grande différence d'impédance (comme entre le tissu et l'os, ou le tissu et l'air) agit comme un miroir, réfléchissant presque tout. Une faible différence (entre le foie et le rein) agit comme une vitre peu réfléchissante.

Normes (la référence réglementaire)

La compréhension des coefficients de réflexion est fondamentale dans la conception des échographes. Les algorithmes de "Time Gain Compensation" (TGC) ou compensation du gain en fonction du temps, ajustent l'amplification des échos en fonction de leur temps d'arrivée pour compenser l'atténuation du signal avec la profondeur et normaliser la brillance de l'image, en se basant sur des modèles de réflexion et d'atténuation standardisés.

Formule(s) (l'outil mathématique)

Le coefficient de réflexion en intensité \(R\) est donné par la formule :

R = \left(\frac{Z_2 - Z_1}{Z_2 + Z_1}\right)^2

Hypothèses (le cadre du calcul)

On suppose que l'onde arrive en incidence normale (perpendiculairement) à l'interface, ce qui est le cas le plus simple et souvent visé en pratique. Pour une incidence oblique, les formules de réflexion et de réfraction (similaires aux lois de Snell-Descartes en optique) sont plus complexes.

Donnée(s) (les chiffres d'entrée)

Impédance du tissu mou, \(Z_1 = 1.62 \times 10^6 \, \text{Rayl}\) (du calcul Q2)
Impédance de l'os, \(Z_2 = 7.8 \times 10^6 \, \text{Rayl}\)

Astuces(Pour aller plus vite)

Le facteur \(10^6\) est présent au numérateur et au dénominateur, il va donc se simplifier. Vous pouvez faire le calcul directement avec les valeurs en MRayl : \(R = ((7.8 - 1.62) / (7.8 + 1.62))^2\). Le résultat est un nombre sans dimension, souvent exprimé en pourcentage.

Schéma (Avant les calculs)

Interaction à l'Interface

Calcul(s) (l'application numérique)

On applique la formule avec les impédances.

\begin{aligned} R &= \left(\frac{Z_2 - Z_1}{Z_2 + Z_1}\right)^2 \\ &= \left(\frac{7.8 \times 10^6 - 1.62 \times 10^6}{7.8 \times 10^6 + 1.62 \times 10^6}\right)^2 \\ &= \left(\frac{6.18 \times 10^6}{9.42 \times 10^6}\right)^2 \\ &\approx (0.656)^2 \\ &\approx 0.43 \end{aligned}

Schéma (Après les calculs)

Répartition de l'Énergie à l'Interface Tissu-Os

Réflexions (l'interprétation du résultat)

Un coefficient de réflexion de 0.43 signifie que 43% de l'intensité de l'onde est réfléchie à l'interface tissu-os. C'est une réflexion très importante, qui génère un écho très fort. C'est pourquoi l'os apparaît comme une ligne blanche très brillante (hyperéchogène) sur une image échographique. Cela explique aussi pourquoi on ne peut pas "voir" à travers les os avec les ultrasons : la majorité de l'énergie est réfléchie, et le peu qui est transmis est très rapidement absorbé par l'os.

Points de vigilance (les erreurs à éviter)

N'oubliez pas d'élever le rapport au carré ! Une erreur fréquente est de calculer uniquement le coefficient de réflexion en amplitude (\(r\)), ce qui n'est pas la fraction d'énergie ou d'intensité. De plus, l'ordre des termes (\(Z_2 - Z_1\)) est important pour l'amplitude, mais pas pour l'intensité car le carré supprime le signe négatif éventuel.

Points à retenir (permettre a l'apprenant de maitriser la question)

Le coefficient de réflexion \(R\) dépend du contraste d'impédance entre les deux milieux.
Une grande différence d'impédance (\(Z_2 \gg Z_1\)) crée une forte réflexion (\(R\) élevé).
\(R\) est la fraction de l'intensité de l'onde qui est renvoyée pour former l'écho.

Le saviez-vous ? (la culture de l'ingénieur)

Les revêtements antireflets sur les lentilles de lunettes ou les objectifs d'appareils photo fonctionnent sur un principe similaire. On dépose une fine couche d'un matériau dont l'indice de réfraction (l'équivalent optique de l'impédance) est intermédiaire entre celui de l'air et du verre. Cela crée deux réflexions (air-couche et couche-verre) qui interfèrent de manière destructive, annulant le reflet et maximisant la lumière transmise.

FAQ (pour lever les doutes)

Résultat Final (la conclusion chiffrée)

Le coefficient de réflexion en intensité à l'interface tissu-os est d'environ 0.43, soit 43%. L'os est donc un très fort réflecteur et sera très visible.

A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)

Quelle serait la réflexion (en %) à une interface entre le tissu mou (\(Z_1=1.62\)) et la graisse (\(Z_2=1.38\)) ?

Simulateur 3D : Réflexion à l'Interface

Impédance Z₂ : 7.8 MRayl

Réflexion (R) : 43.0 %

Outil Interactif : Exploration de l'Échographie

Modifiez les propriétés des deux milieux et la fréquence de la sonde pour voir leur influence sur les paramètres clés de l'imagerie ultrasonore.

Paramètres d'Entrée

Fréquence Sonde (MHz) 3.5 MHz

Impédance Milieu 2 (MRayl) 7.8 MRayl

Résultats Clés (pour d=5cm)

Longueur d'onde (mm) -

Temps de vol (µs) -

Réflexion (%) -

Le Saviez-Vous ?

L'effet Doppler est une autre application majeure des ultrasons en médecine. Si la structure qui réfléchit l'onde (par exemple, les globules rouges dans le sang) est en mouvement par rapport à la sonde, la fréquence de l'écho est légèrement différente de la fréquence émise. En mesurant ce décalage de fréquence, on peut calculer la vitesse et la direction du flux sanguin, ce qui est crucial pour diagnostiquer des sténoses artérielles ou des problèmes de valves cardiaques.

Foire Aux Questions (FAQ)

Pourquoi les ultrasons sont-ils sans danger, contrairement aux rayons X ?

Les ultrasons sont des ondes mécaniques (sonores), pas des rayonnements électromagnétiques. Ils transportent de l'énergie qui peut légèrement chauffer les tissus, mais ils ne sont pas "ionisants". Ils n'ont pas assez d'énergie pour arracher des électrons aux atomes et endommager l'ADN, contrairement aux rayons X ou gamma. C'est pourquoi l'échographie est la technique de choix pour suivre une grossesse.

Qu'est-ce qui limite la profondeur d'une échographie ?

Le principal facteur limitant est l'atténuation. En se propageant dans les tissus, l'onde ultrasonore perd de l'énergie (principalement par absorption et conversion en chaleur). Cette atténuation augmente avec la fréquence et la distance. Pour les organes profonds, on doit utiliser des fréquences plus basses, qui sont moins atténuées, mais cela se fait au détriment de la résolution de l'image.

Quiz Final : Testez vos connaissances

1. Pour obtenir une image plus contrastée entre deux tissus, il est préférable qu'ils aient...

Des célérités du son très proches
Des masses volumiques très proches
Des impédances acoustiques très différentes

2. Un échographiste souhaite améliorer la résolution pour examiner une structure superficielle. Il doit...

Augmenter la fréquence de la sonde
Diminuer la fréquence de la sonde
Augmenter la quantité de gel

Impédance Acoustique (Z): Propriété d'un milieu caractérisant sa résistance à la propagation d'une onde sonore. Elle est égale au produit de la masse volumique et de la célérité du son. Unité : Rayl.
Célérité (c): Vitesse de propagation d'une onde dans un milieu donné. Pour les ultrasons, elle dépend de l'élasticité et de la densité du milieu.
Coefficient de Réflexion (R): Fraction de l'intensité d'une onde qui est réfléchie lorsqu'elle frappe l'interface entre deux milieux. Il dépend du rapport des impédances acoustiques.
